设备概述
名称：多功能结晶过滤洗涤干燥一体机
用途：用于需要进行结晶、过滤、洗涤和干燥操作的多种物料处理。
特点：
集成化设计：在一个设备中完成多个工艺步骤，减少中间环节，提高效率。
自动化控制：采用先进的控制系统，实现对各个工艺参数的 调控。
密闭操作：在全封闭环境中进行处理，避免外界污染，确保产品纯度。
易于清洗与维护：设计上考虑了清洁和维护的便捷性，符合GMP（良好生产规范）要求。
主要组成部分
结晶单元：
搅拌系统：通过搅拌促进物料均匀结晶，可以是机械搅拌或磁力搅拌。
温度控制系统： 控制结晶过程中的温度，以达到 结晶效果。
冷却/加热系统：根据需要提供冷却或加热，加速或控制结晶速率。
过滤单元：
过滤装置：通常包括一个可移动的滤盘或滤布，用于分离液体和固体。
真空系统：利用负压加速过滤过程，提高过滤效率。
排液系统：收集并排出滤液，便于回收或进一步处理。
洗涤单元：
喷淋系统：用于向滤饼喷洒洗涤液，去除杂质。
循环泵：将洗涤液均匀分布到整个滤饼表面。
洗涤液回收：收集并处理使用过的洗涤液，以减少浪费。
干燥单元：
加热系统：通过热风或其他加热方式对滤饼进行干燥。
温控系统： 控制干燥温度，防止物料过热变质。
通风系统：保证干燥过程中空气流通，加快水分蒸发。
控制系统：
PLC控制器：编程逻辑控制器，用于自动控制整个工艺流程。
触摸屏界面：直观显示操作状态及参数设置。
数据记录与分析：记录关键工艺参数，便于后续分析和优化。

众所周知，反应、萃取、蒸发、浓缩、结晶、过滤、洗涤、干燥是化工、医药、食品等行业十分重要的单元操作，一般要有反应釜、蒸发器、结晶机、过滤机、干燥机等多种设备来完成。这些设备分别都有各自的配套装置，因而占地面积大、造价贵。此外，单元与单元间物料的搬运或输送也较困难，不但劳动强度大，还易造成物料的走失和浪费。对易燃易爆、有毒或剧毒的物料，或不允许有污染的生物制品、药品、食品等，要求密闭操作，这时反应、过滤、干燥等各单元操作设备间物料的输送难度就更高，有时常常会因此而导致整套装置处于不能完全正常操作的状态。此外，还存在劳动强度大、生产周期长、能耗大、效率低以及影响产品质量等许多问题。

综上所述，三个方面的平衡考量也可以归结为客户选型最关心的性价比问题，过滤洗涤设备 工业结晶过滤烘干一体机耐用型材质附加高精度加工工艺所得高品质的设备在后期多方面将给客户带来可预见回馈：设备运行稳定、使用寿命长(百得客户反馈最长使用已达10年之久)，维护成本低；工艺过程效率高，节能能源，产量增加；产品纯度高，质量提升等等。

实验室过滤洗涤干燥一体机  工作原理

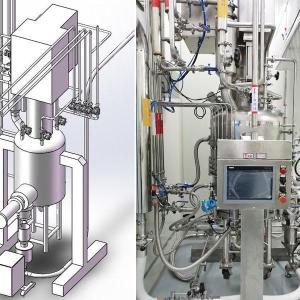

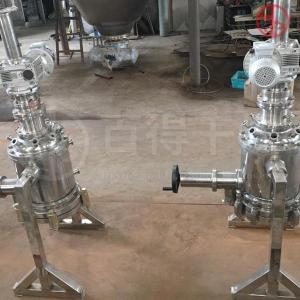

实验室过滤洗涤干燥一体机为筒锥式结构，在圆筒体和下部锥体上设置有加热夹套，可对物料进行加热或冷却，在多功能机内部设置有空心轴和变角度变导程空心螺旋搅拌装置搅拌，对物料进行搅拌和提升，在出料时推出物料。在下部锥体内设置有结构较为复杂的圆锥形过滤装置，在设备底部有特殊设计的无死角快开出料装置或无死角气动出料球阀。
在反应阶段，反应物料从顶部加入，独特的搅拌结构可使物料在机内得到均匀的搅拌，并通过筒体夹套、锥体夹套及空心轴、空心螺旋叶的同时加热或冷却，使物料在机内充分反应。在过滤阶段，本机可使物料在机内通过加压或抽真空过滤滤干，并加入洗涤液，使物料在机内进行多次自动再浆洗涤，达到洗涤要求后再压干。在干燥阶段，筒体夹套、锥体夹套、空心轴、空心螺带同时对物料进行加热并在顶部抽真空，对物料进行真空密闭低温干燥，干燥后自动密闭出料。


实验室过滤洗涤干燥一体机  性能特点
1、一机多用，可在一台机内完成反应、萃取、过滤、反复多次过滤洗涤、干燥等多种操作，并直接得到成品。
2、操作弹性大，能通过调整过滤压差、转速、螺旋挤压导程等调节操作周期，以适应工艺条件的变化。
3、该机可在过滤介质表面形成很薄的滤饼或者在无滤饼条件下进行过滤，单位过滤面积上的过滤速率很高，因此设备小而紧凑。
4、全封闭系统，操作环境相当好，特别适用于处理有毒、易燃、易爆的危险产品及不允许有污染的鲜美食品生物制品药品等。
5、既能浓缩，又能过滤。特别是需要对物料进行洗涤时，可先对物料进行浓缩，并在悬浮状态下进行 地洗涤， 后再压滤，这样可减少物料的搬运，减少浪费，洗涤时不用再浆 ，产品质量很高。
6、可用于反应、过滤、干燥三种操作，使三个单元设备的作用在这一台设备上完成，从而使设备成本、占地面积、劳动强度、能耗等都大大降低。
7、该机的动力消耗低，挤出滤饼一般比平板式三合一水分低，操作亦方便。


实验室过滤洗涤干燥一体机  主要技术参数
1、公称容量：100L
2、主机内径：600mm
3、过滤前容积：80L/批
4、物料干燥后：≤30kg/批
5、设备材质：与物料部分部分材质316L不锈钢、其余部分材质采用S30408不锈钢或碳钢
6、设备抛光精度：设备内壁精密抛光≤0.4、设备外表面抛光≤0.8
7、过滤面积：0.5平方
8、加热面积：1.1平方
9、过滤材质：采用316L不锈钢6层烧结网
10、过滤精度：微米（150）或目数（100目）
11、主轴搅拌形式：特殊空心螺带搅拌轴
12、主轴机械密封：双端面机械密封
13、平底无死角出料球阀：DN150
14、传动电机：防爆电机4KW 、防爆等级dllBT4 IP55
15、减速机：FAF87
16、主轴转速：0～29rpm

设备简介

实验室三合一过滤洗涤干燥机  工作原理
实验室过滤洗涤干燥一体机为筒锥式结构，在圆筒体和下部锥体上设置有加热夹套，可对物料进行加热或冷却，在多功能机内部设置有空心轴和变角度变导程空心螺旋搅拌装置搅拌，对物料进行搅拌和提升，在出料时推出物料。在下部锥体内设置有结构较为复杂的圆锥形过滤装置，在设备底部有特殊设计的无死角快开出料装置或无死角气动出料球阀。
在反应阶段，反应物料从顶部加入，独特的搅拌结构可使物料在机内得到均匀的搅拌，并通过筒体夹套、锥体夹套及空心轴、空心螺旋叶的同时加热或冷却，使物料在机内充分反应。在过滤阶段，本机可使物料在机内通过加压或抽真空过滤滤干，并加入洗涤液，使物料在机内进行多次自动再浆洗涤，达到洗涤要求后再压干。在干燥阶段，筒体夹套、锥体夹套、空心轴、空心螺带同时对物料进行加热并在顶部抽真空，对物料进行真空密闭低温干燥，干燥后自动密闭出料。

实验室三合一过滤洗涤干燥机  性能特点
1、一机多用，可在一台机内完成反应、萃取、过滤、反复多次过滤洗涤、干燥等多种操作，并直接得到成品。
2、操作弹性大，能通过调整过滤压差、转速、螺旋挤压导程等调节操作周期，以适应工艺条件的变化。
3、该机可在过滤介质表面形成很薄的滤饼或者在无滤饼条件下进行过滤，单位过滤面积上的过滤速率很高，因此设备小而紧凑。
4、全封闭系统，操作环境相当好，特别适用于处理有毒、易燃、易爆的危险产品及不允许有污染的鲜美食品生物制品药品等。
5、既能浓缩，又能过滤。特别是需要对物料进行洗涤时，可先对物料进行浓缩，并在悬浮状态下进行 地洗涤， 后再压滤，这样可减少物料的搬运，减少浪费，洗涤时不用再浆 ，产品质量很高。
6、可用于反应、过滤、干燥三种操作，使三个单元设备的作用在这一台设备上完成，从而使设备成本、占地面积、劳动强度、能耗等都大大降低。
7、该机的动力消耗低，挤出滤饼一般比平板式三合一水分低，操作亦方便。

实验室三合一过滤洗涤干燥机  主要技术参数
1、公称容量：100L
2、主机内径：600mm
3、过滤前容积：80L/批
4、物料干燥后：≤30kg/批
5、设备材质：与物料部分部分材质316L不锈钢、其余部分材质采用S30408不锈钢或碳钢
6、设备抛光精度：设备内壁精密抛光≤0.4、设备外表面抛光≤0.8
7、过滤面积：0.5平方
8、加热面积：1.1平方
9、过滤材质：采用316L不锈钢6层烧结网
10、过滤精度：微米（150）或目数（100目）
11、主轴搅拌形式：特殊空心螺带搅拌轴
12、主轴机械密封：双端面机械密封
13、平底无死角出料球阀：DN150
14、传动电机：防爆电机4KW 、防爆等级dllBT4 IP55
15、减速机：FAF87
16、主轴转速：0～29rpm
