木屑是指木头加工时留下的锯末、刨花粉料。主要是用来做燃料和轻骨填充料，或是再复合成人造板，如中纤板。也可以作为造纸原料。

    湿木屑由螺旋加料器混合搅拌后加入回转滚筒内，在抄板作用下把物料扬起来，加热后的热风进入窑内与物料接触后迅速进行传热传质交换，热风接触湿物料后温度迅速下降，物料吸收热量后迅速把水分蒸发出来，湿空气中的细粉经旋风除尘回收后由抽湿风机排出室外。 物料由进料端进入干燥机，另一端排出，连续工作，整个过程包括物料预热过程、水分蒸发过程、物料升温过程。热风进风与物料运动方向相同，为顺流操作。

    本系统微负压操作，故环境很干净。

木屑回转滚筒干燥机   相关设计参数：

    1、物料名称：      木屑

    2、干品产量：      5吨/时

    3、初水份：        50～60%(湿基，按55%设计)

    4、终水份：        15%(湿基)

    5、热源：          热风炉(用户自备)

    6、除尘系统：      旋风+布袋

    7、设备材质：      全部A3制作

    8、安装：          室内

    9、电源：          380V  50HZ

    10、环境：         10℃  760mmHg  φ＝80%

木屑回转滚筒干燥机   物料衡算

    1、干品产量：      W干＝5000kg/h

    2、水份蒸发量：    W水＝W2×(ω1－ω2)÷(1－ω1)＝5000×(0.55－0.15)÷(1－0.55)＝4444Kg/h

    3、湿处理量：      W湿＝5000+4444＝9444Kg/h

木屑回转滚筒干燥机   计算工艺参数的确定

    1、物料参数

        湿处理量：W湿＝9444kg/h      原料含水率：ω1＝55%       出料含水率：ω2＝15%

        进料温度：tin＝10℃           排料温度：tout＝70℃         物料比热：cm＝0.4 kcal/kg·℃

    2、热风参数：

        常温空气：t0＝10℃           进风温度：t1＝300～350℃     排风温度：t2＝85～95℃

木屑回转滚筒干燥机   热量衡算

    1、蒸发水份所需热量：    Q1＝4444×(595+0.45×90－10)＝2779722kcal/h

    2、物料升温所需热量：    Q2＝5000×0.4×(70－10)＝120000kcal/h

    3、设备热损失取15%，则： Q3＝0.15×(2779722+120000)＝434958kcal/h

    4、干空气耗量：          L干＝(2779722+120000+434958)÷0.245÷(300－90)＝64814kg/h

    5、尾气湿含量：          H2＝0.03+4444÷64814＝0.096kg/kg  该排风含湿量下的露点温度为52℃

    6、尾气湿比容：          v2＝(0.773+1.244×0.096)×(90+273)÷273＝1.19m3/kg

    7、尾气排放量：          V排＝64814×1.19＝77129m3/h

    8、系统热耗量：          Q总＝64814×0.245×(300－10) ＝460 5035kcal/h

木屑回转滚筒干燥机   主要技术参数(单套设备)

    1、湿处理量：       9444kg/h

    2、干燥初水份：     55%

    3、产品终水份：     15%

    4、水份蒸发量：     4444kg/h

    5、干品产量：       5000kg/h

    6、进风温度：       300～350℃可调              出风温度：85～95℃

    7、标态风量：       64814kg/h

    8、设备型号：       HZG-φ3.4×24(顺流)

    9、物料停留时间：   30～90分钟

    10、系统热耗量：    ～500×104 kcal/h

    11、传动功率：      55kw 变频                总装机功率：224.5kw

    12、主机外形尺寸：  ～40×8×6m              占地面积：～300 m2

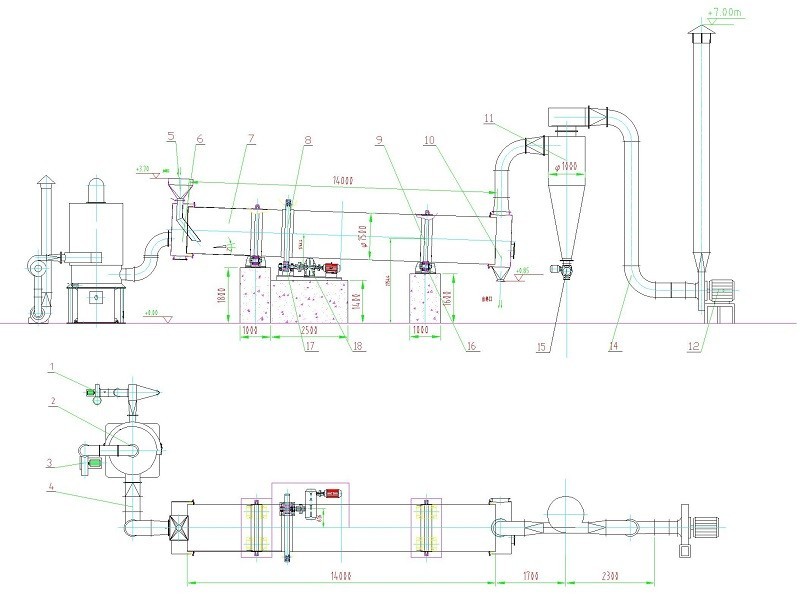

木屑回转滚筒干燥机   配置一览表(单台)

  序号 名称 型号及规格 数量 材质 说明

    1、进出料系统

1 湿料过渡料仓 1 A3 需根据现场布置，用户自备

2 斜上料皮带输送机 1 组件 需根据现场布置，用户自备

3 进料螺旋输送机 φ450 1 组件 5.5KW

4 出料螺旋输送机 φ300 1 组件 4KW

    2、热源系统：～500×104 kcal/h

    3、干燥系统

1 回转干燥主机 HZG-φ3.4×24(顺流) 1 16Mn 主机筒体δ18，抄板δ8

                斜度：3:100，转速：1～4rpm、保温：用户自备

2 窑头 DN4000 1 A3 保温：用户自备   鱼鳞片+迷宫密封

3 加料口 φ450 1 A3

4 热风进口 φ1600 1 16Mn

5 窑尾 DN4000 1 A3 保温：用户自备   鱼鳞片+迷宫密封

6 出料口 1 A3 配出料螺旋

7 尾气出口 φ1300 1 A3

8 驱动部、齿轮罩 1 A3 配套

9 大齿圈 1 ZG45 M＝22热处理

10 小齿轮 1 ZG45 M＝22热处理

11 传动电机 P＝55KW 1 组件 变频控制

12 硬齿面齿轮减速机 ZSY 1 组件

13 小齿轮、传动机座 1 A3 配套

14 大滚圈 2 ZG45 热处理

15 小滚轮 4 ZG45 热处理

16 挡轮 φ750 2 ZG45 热处理

17 滚轮罩、塞铁 1 A3 配套

18 整体底座 1 A3 配套

    4、除尘系统

1 排风管 φ1300 1 A3

2 旋风分离器 6-CLT/Aφ1300 1 A3 δ3 配出料阀

4 布袋除尘器 MC-1000 1 A3

5 引风机 G4－68 160KW 1 A3

    5、控制系统

1 控制柜 标准控制柜 碳钢喷塑 1套 普通按钮控制，电机不防爆

2 电器元件 配套 1套 正泰

3 变频器 1套

需方自配系统所需的设备电线电缆及桥架，自配操作平台。
