碳酸锂密闭盘式干燥机   工作原理：

    湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂做回转运动使耙叶连续地翻炒物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以延续地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形成有饱和蒸汽、热水和导热油，加热介质由干燥盘的一端进入，从另一端导出。已干物料从*一层干燥盘落到壳体的底层，*被耙叶移送到出料口排出。湿份从物料中逸出，由设在顶盖上的排湿口排出。

碳酸锂密闭盘式干燥机   物料参数及要求

    1、物料名称：碳酸锂

    2、处 理 量：625kg/h

    3、初含水分：15%

    4、终含水分：≤0.25%

    5、堆 比 重：0.8      真比重：2.11

    6、热    源：0.3MPa饱和蒸汽或导热油

    7、干燥方法：盘式干燥

    8、除尘方式：布袋除尘器

    9、设备材质：物料接触不锈钢304

    10、安    装：室内

    11、电    源：380V   50HZ    三相四线

碳酸锂密闭盘式干燥机   设备选型：

    1、水份蒸发量：W水≈92.4kg/h

    2、蒸发水分所需要的热量Q1≈64200kcal/h

    3、产品升温所需要的热量为:Q2≈19200kcal/h

    4、取干燥过程中的热损失10%,则干燥所需总热量为Q=91740kcal/h

    5、干燥器选型：

        选用  PLG-2500/12盘式干燥器1台能满足产量要求

        大盘直径2.5m,小盘直径2.2m，层数12层，上10层为干燥盘，

        面积为41.5m2，下2层为冷却盘，面积为8.3m2)

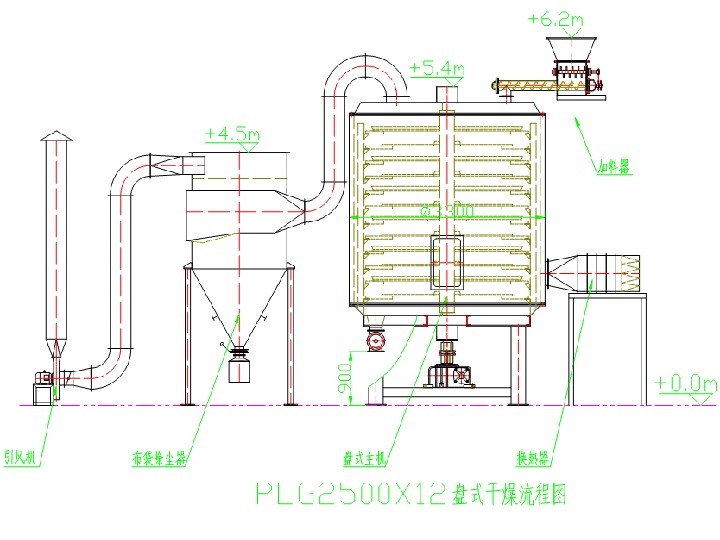

PLG-2500×12碳酸锂密闭盘式干燥机   配置

序号 名称 规格型号 数量 主要材质 备注

    一 加料系统

1 定量加料器 DLX-159 1台 SUS304/Q235

2 加料减速机 BWD2-35-2.2kw 1台 组件

    二 热风系统

1 空气过滤器 / 1只 碳钢组件

2 换热器 30m2 1组 碳钢绕铝翅片

3 热风管道 / 1组 碳钢

    三 干燥系统

1 主机内壁 Φ3100mm 1组 SUS304/3.0mm

2 主机外壁 Φ3260mm 1组 彩钢板/0.6mm

3 主机加强 / 1组 Q235

4 主机保温 / 1组 80mm石棉

5 大加热盘 Φ2500mm 5组 盘面304/6.0mm盘底304/3.0mm 冲压、焊接件

6 小加热盘 Φ2200mm 5组

7 大冷却盘 Φ2500mm 1组 盘面304/6.0mm盘底304/3.0mm 冲压、焊接件

8 小冷却盘 Φ2200mm 1组

9 耙臂 配套 13组 SUS304/3.5mm

10 耙叶 配套 13组 SUS304/2.0mm

11 耙板 配套 13组 SUS304+四氟板

12 检修门 800×400 4只 SUS304组件

13 热媒进出管 配套 1组 SUS304组件

14 传动主轴 ￠194×20 1组 SUS304组件

15 填料密封 配套 2组 碳纤维

16 滚子轴承 配套 2组 国标

17 轴承座 配套 2组 Q235组件

18 传动电机 7.5kw 1台 国标 变频调速

19 减速机 WPO135-200 1台 国标

20 主机支架 ￠219 1套 Q235

21 卸料器 6L-1.1kw 1组 SUS304组件

    四 除尘系统

1 连接管道 配套 1组 304/1.5mm

2 布袋除尘器 MC-36   过滤面积：20m2 1台 304/2.0mm

3 引风机 9-19-4A-3.0kw 1台 Q235组件

    五 控制系统

1 控制柜 配套 1台 碳钢喷塑处理

2 电器元件 正泰电器 1组 国标

3 加料变频器 2.2kw 1台 组件

4 主机变频器 7.5kw 1台 组件

5 控制系统 1)主机变频调速；

            2)进料变频调速控制；

            3)布袋除尘器脉冲控制；

            4)系统运行指示灯显示；

            5)所有电机的集中控制

碳酸锂密闭盘式干燥机   技术参数如下：

    1、设备名称：盘式连续干燥机

    2、设备型号：PLG-2500×12（干燥面积41.5m2，冷却面积8.3m2）

    3、水分蒸发量：92.4kg/h

    4、产    量：532.6kg/h

    5、料层厚度：15-20mm

    6、主机高度：+5.4m

    7、装机功率：13.8kw     耗电量：～11kw/h

    8、蒸汽耗量：～200kg/h
