溶剂蒸发真空耙式干燥机  概述

    溶剂蒸发真空耙式干燥机，主要用于易爆、易氧化、膏糊状物料的干燥。在高真空下操作，溶剂沸点降低，同时隔绝了空气，避免了物料干燥过程中氧化及过热变质。

溶剂蒸发真空耙式干燥机  工作原理

    溶剂蒸发真空耙式干燥机主要结构为带夹套的卧式圆筒容器，装有低速搅拌轴，轴上装有按一定方向排列的耙齿。夹套内通入加热介质（蒸汽、热水或导热油）。筒体内加入定量的湿物料，耙齿轴对物料进行搅拌，使物料加热均匀，耙齿轴在时间继电器的控制下，按一定时间间隔要求按正转-停止-反转-停止-正转运行，运行周期由用户根据物料的工艺操作条件来设定。

    筒体中被干燥的物料在耙齿轴有规律的搅拌下，周而复始，直至物料被干燥到工艺要求。内筒体上部安置有真空接口，接入真空系统，使被干燥物料在负压下加热干燥，可保证干燥物料在低温下加热，不致破坏物料的物化性质。物料达到干燥要求后，打开筒体下部的放料阀，让物料在耙齿轴的搅拌下向中间移动进行出料。

溶剂蒸发真空耙式干燥机  设备特点:

    1、物料干燥均匀；避免氧化/过热；可得到含湿量极低的产品,不需粉碎操作即可包装

    2、蒸发强度高， 一般可蒸发10～15kg(水)/m2?h；

    3、没有空气介入，冷凝器负荷很小，可方便回收物料溶剂；

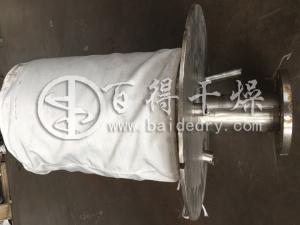

    4、溶剂蒸汽夹带物经袋滤器过滤后，没有环境污染；

    5、能耗：一般蒸发1kg水需水蒸汽1.3～1.5kg；

    6、出料阀为涡轮蜗杆出料结构，出料更彻底；

    7、热介质可用水蒸汽、导热油、热水。

ZPD-500型耙式真空干燥机技术参数说明

    1、型号：ZPD-500   尺寸：Φ650×1500mm  传热面积：3.1m2

    2、设备尺寸：～3300×940×3000mm（长×宽×高）

    3、设备的总容积：500L，装料系数：0.3～0.6

    4、主机材质及厚度：内胆材质为SUS316L δ= 10mm   夹套为Q235-A   δ= 8mm

    5、工作压力：罐体内：－0.04MPa～－0.096MPa             夹套内：≤0.4MPa

    6、工作介质：罐体内：物料        夹套内：

    7、夹套内温度：≤150℃

    8、设备总重(不含附机)：～1.5吨

    9、搅拌转速：4～12rpm

    10、设备装机总功率4KW。

    11、搅拌轴：采用无缝管与耙齿焊接而成（在圆周方向90度错开焊接）

    12、加料方式：顶部加料

溶剂蒸发真空耙式干燥机  设备配置：

1、ZPD-500耙式干燥机配置清单（单台）

序号名称材质（或型号）备注

1主机内筒SUS316L,δ= 10mm夹套Q235A，δ= 8mm内壁抛光

2电动机4Kw

3摆线针轮减速机DWL-12-14  双级减速速比i=169 1套

4联轴器45#1套（各一只）

5填料座组合件2套

6四氟填料聚四氟乙烯 SFW/260若干

7耙齿轴SUS316L无缝管、钢板焊接

8两侧端盖SUS316L+SUS304

9调心滚子轴承22218GB/T288-1994 两套

10翻盖出料阀物料经过处SUS316L食品级密封条,

11支架SUS304

12袋滤器20L1

13放空口1

15电控柜标准柜喷塑可实现正反转，以及停止操作

2、ZPD-500耙式干燥机主要外购件一览表

序号名称制造商

1电动机皖南电机

2摆线针轮减速机江苏国茂国泰

3电气元器件浙江正泰
