橙子皮回转滚筒干燥机 工艺参数：

1、物料名称：    橙子皮

3、初水份：      82%(湿基)

4、终水份：      12～15%(湿基，按12%设计)

5、热源：        直燃式燃天然气热风炉

6、除尘系统：    旋风分离器

7、设备材质：    全部A3制作

8、安装：        室内

9、电源：        380V  50HZ

10、环境：       15℃   760mmHg  φ＝80%

橙子皮回转滚筒干燥机 计算工艺参数的确定

1、物料参数

     原料含水率：ω1＝82%      出料含水率：ω2＝12%

     进料温度：tin＝15℃           排料温度：tout＝70℃         物料比热：cm＝0.4 kcal/kg.℃

2、热风参数：

     常温空气：t0＝15℃           进风温度：t1＝850℃          排风温度：t2＝90℃

橙子皮回转滚筒干燥机 热量衡算

1、蒸发水份所需热量：          Q1＝18295×(595+0.46×70－15)＝11200199kcal/h

2、物料升温所需热量：          Q2＝4705×0.4×(70－15)＝103510kcal/h

3、设备热损失取15%，则：      Q3＝0.15×(11200199+103510)＝1695556kcal/h

4、干空气耗量：                L干＝(11200199+103510+1695556)÷0.245÷(850－90)

                                  ＝69813kg/h

5、尾气湿含量：                H2＝0.087+18295÷69813＝0.35kg/kg

该排风含湿量下的露点温度为73℃

6、尾气湿比容：                v2＝(0.773+1.244×0.35)×(90+273)÷273＝1.61m3/kg

7、尾气排放量：                V排＝69813×1.61＝112399m3/h

橙子皮回转滚筒干燥机 工艺计算

1、干燥器直径计算：回转窑的空塔风速取3 m/s

                   D＝[112399÷(0.785×3600×3)]0.5＝3.64m           取整φ3600mm

2、对数平均温度： Δt＝[( t1－tin)－( t2－tout)]÷ln[( t1－tin)÷( t2－tout)]

3、干燥床层体积计算：   K为传热系数，根据我公司经验和理论计算，本工况下取180 kcal/(m3kg℃)较为合适。

4、干燥器长度计算： L＝289.54÷(0.785×3.6×3.6) ＝28.26m              取整30m

   一般回转滚筒干燥机的长径比为7～12，30÷3.6＝8.3                   满足设计要求

5、干燥器的体积蒸发强度：18295÷(0.785×3.6×3.6×30)＝59.95 kg水/(m3h)

   根据经验以上体积蒸发强度在850℃的顺流干燥窑上合适

6、最终设备型号为：HZG-φ3.6×30(顺流)型回转滚筒干燥机     1台

7、滚筒转速：N×D＝1～11(一般取9)   转速：N＝2～5rpm(可变频控制)

8、抄板结构：升举式，斜度：sinβ＝0.03

9、物料停留时间：t＝0.5×1×30÷(3.6×5×0.03) ＝27.8min

10、填充系数φ：物料在干燥器内的停留时间为30～90min，

11、驱动转筒所需功率：

           E＝0.735×3.6×30＝79.4kw    取90kw   变频调速

12、热风进口管径计算：热风风量为：253071m3/h，风速取：16m/s，则：

          D1＝[253071÷(0.785×3600×16)]0.5＝2.37m，取整φ2400mm

13、出风口管径计算：尾气排风量为：112399m3/h，风速取：16m/s，则：

          D2＝[112399÷(0.785×3600×16)]0.5＝1.58m，取整φ1600mm

14、旋风分离器：排风量为：112399m3/h，风速取：18m/s，拟采用6只旋风并联处理

          D3＝[112399÷(0.5×0.25×3600×18×6)]0.5＝1.52m，即 6－CLT/Aφ1550

15、系统热耗量： Q总＝69813×0.245×(850－15) ＝14281994kcal/h

    选用RSQ-1600型直燃式燃天然气热风炉    1台

16、系统耗气量： M＝14281994÷8500＝1680Nm3/h

    蒸发1吨水消耗的天然气量：1680÷18.3＝91.8Nm3

    蒸发1吨水消耗的天然气成本：91.8×4＝367.2元/吨

    系统的热效率：75÷91.8＝81.7%(蒸汽锅炉产生1吨蒸汽需消耗的天然气量75Nm3)

17、蒸发1吨水消耗的热量： 14281994÷18.3＝78×104 kcal/h

    蒸发1吨水消耗的煤成本：78×104÷5000÷0.8×0.5＝97.5元/吨

18、生产1吨干品所需天然气成本：14281994÷8500÷4.7×4＝1430元/吨

    生产1吨干品所需电成本：319.5×0.7÷4.7×1＝47.6元/吨

橙子皮回转滚筒干燥机概述

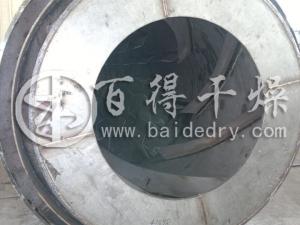

      HZG型回转滚筒干燥机是主体略带斜并能在一定范围内可调转速的圆筒体，湿物料由加料机送入圆筒内，在圆筒均布的抄板器翻动下，物料在干燥机内均匀分布和分散，并与通过筒内的热风(并流或逆流)充分接触，加快了干燥传热、传质，从而达到干燥的目的。该设备可选用各种形式抄板来适应不同的物料，结构简单、运转可靠、维修方便、生产能力大。

      回转滚筒干燥机是一种处理大量物料的干燥机。由于运转可靠，操作弹性大，适应性强，处理能力大，广泛使用于冶金，建材，轻工等部门。在化工行业中，如硫酸铵，硫化碱，安福粉，硝酸铵，尿素，草酸，碳酸钙，钙镁磷肥，普通过磷酸钙，重过磷酸钙和三聚磷酸钠的干燥，大多使用转筒干燥机（有些物料也能用其他类型的干燥机干燥）。回转滚筒干燥机一般适用于颗粒状物料，也可用部分掺入干物料的办法干燥粘性膏状物料或含水率较高的物料。物料含水率一般为3～25%，*可达50%，产品含水率可达到0.5%。

橙子皮回转滚筒干燥机 主要技术参数(单套设备)

2、干燥初水份：     82%

3、产品终水份：     12%

6、进风温度：       800～900℃可调              出风温度：85～95℃

7、标态风量：       69813kg/h

8、设备型号：       HZG-φ3.6×30(顺流)

9、物料停留时间：   30～90分钟

10、系统热耗量：    1400×104 kcal/h

11、传动功率：      90kw 变频                总装机功率：319.5kw

12、主机外形尺寸：  ～50×6×6m              占地面积：  ～300 m2
