硫酸钠盘式干燥机  设计参数

   1、物料名称：硫酸钠

   2、处理量：1T/h

   3、含水量：3%-5%（设计按5%）  烘干后≤0.1%

   4、热源：蒸汽       压力：0.8Mpa

   5、烘干温度：120℃   排料温度：≤50℃

   6、进料料温：25℃

   7、材质：316L（整体316L材质与物料经过部分316L其它部分304的差价）

   8、除尘：考虑使用水膜除尘

硫酸钠盘式干燥机计算工艺参数的确定：

       原料含水率：ω1＝5%       产品含水率：ω2＝0.2%

       给料温度：tin=20℃          排料温度：tout=50℃(需冷却)  物料比热：cm=0.4 kcal/kg.℃

硫酸钠盘式干燥机概述

       盘式干燥机又名多层圆盘干燥机，是一种多层圆盘、转耙搅拌、竖型连续干燥装置，属传导干燥为主的接触干燥机。该设备是在固定床传导干燥机以及耙式等搅拌型干燥机的基础上不断改进发展而成的。

       干燥过程：将载热体通入固定的多层空心圆盘内，借助传导间接加热金属盘面上接触的湿物料，并在类似铧犁形耙叶的机械搅拌作用下，不断向前翻滚移动的物料内的水份处于操作状态时的沸点下进行蒸发汽化，湿气从排湿口离开设备，从而在底部得到合格的干燥成品。

       由于盘式干燥机采用了立式转耙搅拌装置，主轴转速可调，单独控制各层温度，末期结合兼用冷却降温等有效措施，克服了固定床传导干燥机的缺点。因而具有产品机械连续输送、传热效率高、干燥速率大、温度分布可控、产品质量好、占地面积小、污染少、管理方便适用范围广等优点。

       盘式干燥机适用于具有良好加热条件及物料允许较长时间接触加热的场合。对于可自由流动、不黏结的、极细粉末(100目以下)及粒度分布宽的粒状物料处理颇为合适。

硫酸钠盘式干燥机单套设备主要技术参数

1、型号：           PLG-φ2200×14

2、总传热面积：     45.3m2

3、传热面积：       29.85m2        冷却面积：15.45m2

4、设备总功率：     10.15Kw

5、主机转速：       1.5～4rpm

6、停留时间：       30～60分钟

7、主机加热方式：   采用蒸汽加热(0.2～0.4Mpa饱和蒸汽)

8、主机冷却方式：   20℃循环水

9、冷量消耗量：     1.5×104kcal/h

10、预热器加热方式：0.4Mpa饱和蒸汽。

11、蒸汽耗量：      140～200kg/h

12、主机外形尺寸：  2.9×2.9×6.3m（长*宽*高）

硫酸钠盘式干燥机配置一览表(单台)

序号名称型号及规格数量材质说明

1、热风系统

1表冷器30㎡1铜管串铝翅片含挡水板(防止物料返潮)

2蒸汽换热器（预热）30㎡1304不锈钢管挤压铝翅片

3排湿风管Φ2451304

4水膜除尘器SMC-φ6001304含循环水泵

5引风机9-19-3KW1物不304含整体机架，减震垫

2、进出料系统

1螺旋定量喂料机DLX-219-3KW1物不304变频调速

2出料关风机TFGF-8L-1.1KW1物不304

3、主机

1上盖φ28001物不304δ5  槽钢加强

保温：δ50mm岩棉

2筒体φ2800×38001内外304内δ3  外封δ2

保温：δ60mm岩棉

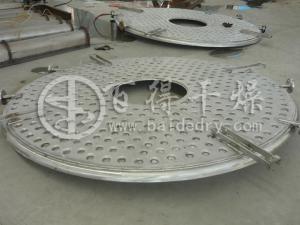

3大加热盘φ22007304上δ5  下δ2.5

4下加热盘φ18007304上δ5  下δ2.5

5耙杆座15304

6耙杆φ38x560304

7耙刀304可拆卸

8主机底架1组件

4、传动系统：

1主轴φ159×16mm1组件无缝钢管

2轴密封2304填料：四氟

3轴承2

4轴承座2

5联轴器145#

6传动电机5.5KW-8P1组件变频调速

7皮带轮2ZG200

8蜗轮蜗杆减速机WPA200-501

5、控制系统

1控制柜标准控制柜1碳钢喷塑普通按钮控制，电机不防爆

2电器元件配套1正泰

3变频器1

需方自配系统所需的设备电线电缆及桥架，自配操作平台。

硫酸钠盘式干燥机工程说明：

1、工程管理及协调

A、组织协调：双方各派项目负责人在现场组成工程管理协调组，进行对工程现场安装调试的技术、生产、安全等方面的协调管理。对协调管理组一致提出事宜及工作要求，双方应及时予以处理解决，不影响现场工作进度。

B、安全责任：安调人员在施工期间严格遵守需方的厂纪厂规，服从管理协调小组和需方的领导，严格按安全操作规程进行现场施工。

C、需方职责：提供设备现场安装中所需的材料、电线电缆桥架、阀门、吊装设备和脚手架等，提供安装所需水、电、气、汽等以及提供安装人员的食宿。

D、供方职责：保证工程中用材料等正确性，全部外购设备、仪表、管件的可靠性，在没有不可预见情况影响下保证工程进度。在质保期内负责设备的质量等。

2.软件资料

提供需方的图纸资料有：带控制点的工艺流程图、总平立面设备布置、电器原理图等。

提供需方的文字资料有：设备的使用说明书、设备一览清单、设备材质报告、外购通用件的使用说明书、合格证等。

3.人员培训

供方对设备进行免费指导培训需方操作人员上岗。
