一、工艺条件

  1、物料：      秸秆、麦草

  2、初水份：    50%(湿基)

  3、终水份：    30%(湿基)

  4、干品产量：  700 Kg/h

  5、进风温度：  200～220℃

  6、出风温度：  75℃

  7、加热方式：  间接式燃煤热风炉

  8、干品粒度：  直径8mm 长10-25 mm

  9、干品堆比重：～0.3—0.5g/cm3

  10、回收：     主机+旋风

  11、设备材质： 全部A3

  12、安装：     室内

  13、电源；     380V  50HZ

  14、环境：     20℃  760mmHg   φ=80%

二、工艺计算

  1、干产量：    750 kg/h

  2、水份蒸发量：300 Kg/h

  3、湿处理量：  1050 kg/h

  4、干空气耗量：7200 kg/h

三、设备选型及主要设备配置:

    湿物料由加料斗加入回转滚筒内，在抄板作用下把物料扬起来，加热后的热风进入窑内与物料接触后迅速进行传热传质交换，热风接触湿物料后温度迅速下降，物料吸收热量后迅速把水分蒸发出来，湿空气中的细粉经旋风除尘和布袋除尘过滤后由抽湿风机排出室外。物料由进料端进入干燥机，另一端排出，连续工作，整个过程包括物料预热过程。水分蒸发过程和物料升温过程，热风进风与物料运动方向一致，为顺流操作。

    本系统微负压操作，故环境很干净。

    传动电机电磁调速，可以调整滚筒的转速，有效控制产量和产品的终水分。

    供热采用热风炉加热后的热风，进风温度可以根据要求任意控制，电器元件采用国内*产品。

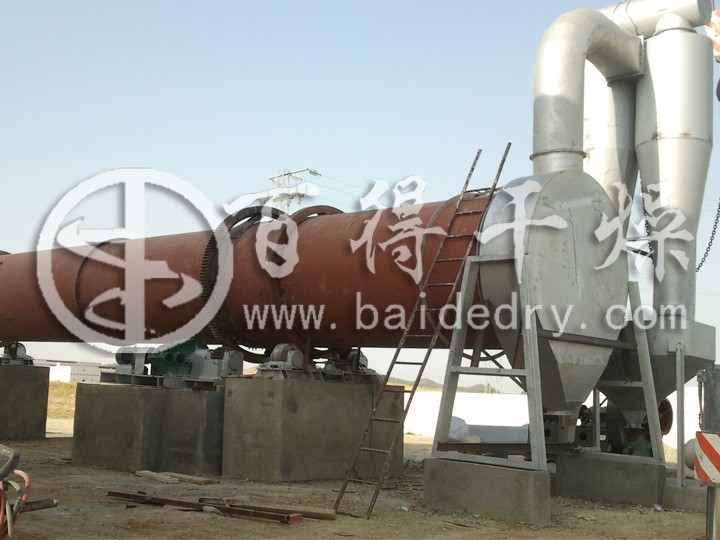

  根据要求拟选用：HZGφ1.5×14型回转滚筒干燥机 1台

四、主要设备配置:

1、供热系统：

（1）型号名称： JRF5--60万大卡间接式热风炉  1件

（2）输出热量： 36万大卡/小时

     热风温度： 200～220℃

     耗稻壳量： 171 Kg/h

 (3) 设备材质:   内壁20G   其余A3

 (4) 附件:       送风机  4-72-4A   5.5KW    A3

2、热风管：

（1）直径：φ450mm

（2）材质：δ2.0mm   A3

3、干燥主机：

（1）型号：    HZGφ1.5×14  传动方式: 齿轮

（2）操作方式：热风与物料流动方向相同（顺流）

（3）主机有效内径：φ1500  长度14000

（4）主机壁厚：δ10mm  16Mn

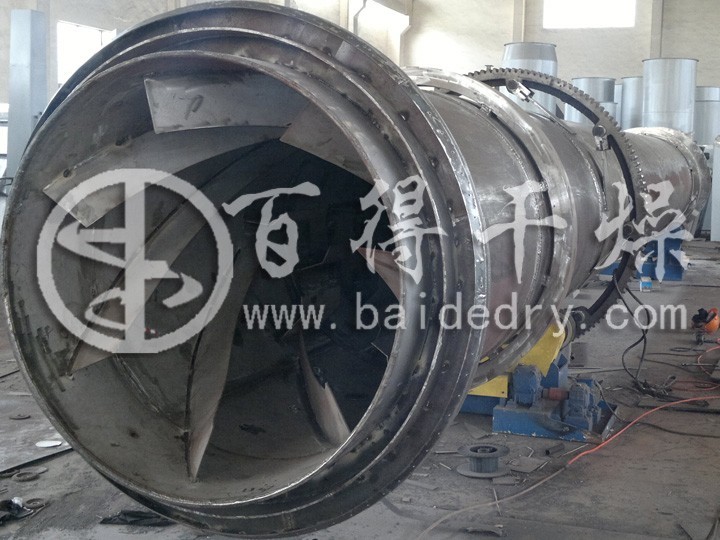

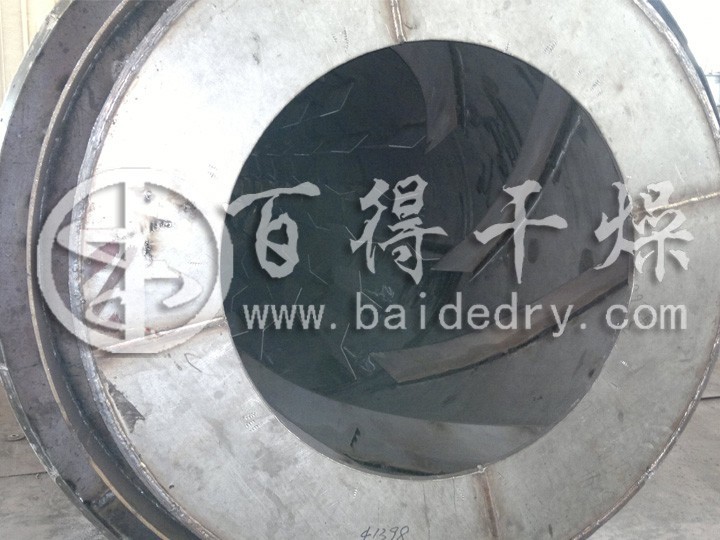

（5）抄板：    δ3mm   A3钢(抄板形式：升举式)

（6）附件：     加料斗  1件  A3

（7）进出料端密封：各1件  δ10mm A3纵向迷宫密封加挡料皮(硅橡胶)

 (8) 进风口:  1件  φ450mm

 (9) 出风口:  1件  φ400mm

 (10) 观察门:  1件  φ400mm

（11）大齿圈： 1件  ZG

（12）小齿轮： 1件  ZG

（13）大滚轮： 2件  ZG

（14）小滚轮： 4件  ZG

（15）挡轮：   2件  ZG

（16）齿轮减速机：JZQ350-48.75  1台

（17）传动电机：  7.5kw  1台  电磁调速

（18）轴承座：    8件  HT200

（19）滚动轴承：  8件

（20）短轴：      4件  45钢

（21）联轴器：    1件  HT200   φ300

 (22) 窑头(尾)加强法兰:  2件   20mm  A3

 (23) 筒体护板:   18mm  A3   3件

 (24) 塞铁:       20mm  A3   12件

 (25) 支撑板:     18mm        12件

 (25) 齿轮罩:            A3   1件

 (26) 主机筒体外保温: 50mm  硅酸铝棉

 (27) 主机筒体外封面板: 1.0mm   A3

（28）主机转速：  0~5rpm可调

（29）倾斜度：    5/1000

（30）装料系数：  ≤15%

 (31) 主机下口:    1件

 (32)  轴承座涨紧装置:  4件   A3     (主机水泥基础由需方提供，供方提供尺寸)

4、引风管：

（1）直径：      φ400mm

（2）材质：      δ2mm   A3

5、一级旋风：

（1）型号： CLT/Aφ1000高效旋风分离器  1台

（2）材质：δ3mm  A3

（3）下料： TFGY5L  1.1kw 关风器 1台  A3

6、引风机：

（1）型号： 9-26-8D    15kw    1台

（2）材质： A3（调风阀：1件）

7、控制：

（1）进出风温度：出口温度XMT数显进口温度并自由设定

（2）送引风机：控制柜按钮手动控制

（3）传动电机：电磁调速

（4）电器元件： 1套  (浙江正泰)

（5）控制柜：   1台  A3喷漆

8、其它：随机软件资料

（1）设备平立面布置图

（2）电器原理图        产品合格证书

（3）产品使用说明书   设备供货清单
