一、工艺条件

  1．物料名称：     秸秆粉

  2．初水份：       30%

  3．终水份：       15%

  4．水份蒸发量：   750kg/h

  5．干品粒度：     2--3mm

  6．干品堆积比重： ～0.3g/cm3

  7．干物料比热：   0.4Kcal/kg℃

  8．进风温度：     250℃

  9．出风温度：     85℃

  10．加热方式：     烟道气（用户自备）

  11．回收方式：     两级旋风分离器

  12．水份性质：     表面水

  13．设备材质：     全部A3制作

  14．安装：         室内

  15．电源：         380V　50HZ　三相四线

  16．环境：         10℃  760mmHg  相对湿度60%    （环境空气湿含量：0.008kg/kg）

二、工艺计算

  1．干品产量：  3500kg/h

  2．水份蒸发量：750kg/h

  3．湿品处理量：4250kg/h

三、设备选型及参数

　   根据需求拟选用QG-750型脉冲气流干燥机    1台

1、工作原理：

       脉冲气流干燥器的特征是气流干燥管直径交替缩小和扩大。采用脉冲气流干燥管可以充分发挥加速段具有较高的传热传质作用，以强化干燥过程。加入的物料颗粒首先进入管径小的干燥管内，颗粒得到加速，当其加速运动终了时，干燥管径突然扩大，颗粒依靠惯性进入管径大的干燥管。颗粒在运动过程中由于受到阻力而不断减速，直到减速终了。干燥管又突然缩小，这样颗粒又被加速，如此重复交替地使管径缩小和扩大，那么颗粒的运动速度也交替地加速和减速，空气和颗粒间的相对速度和传热面积均较大，从而强化了传热传质速率，同时在扩大管内气流速度下降也相应增加了干燥时间。

       外界空气经净化后由热风炉加热到250度左右进入干燥管，湿物料由螺旋加料器送入气流干燥加速管内，物料在加速管内被高速热气流分散，并悬浮在热空气中，气固作并流运动，热空气将热量传递给物料，物料吸收热量后迅速进行热质交换，蒸发出来的水分进入空气中，因而在脉冲气流干燥管中不断进行着气固间的传热传质过程，直到干燥管的上部时，物料水分已接近临界湿含量，（即物料恒速干燥过程结束，）之后物料干燥进入减速干燥，当混合物进入旋风分离器，湿空气与物料分离，干物料由旋风下部回收，尾气经过引风机排入大气中。

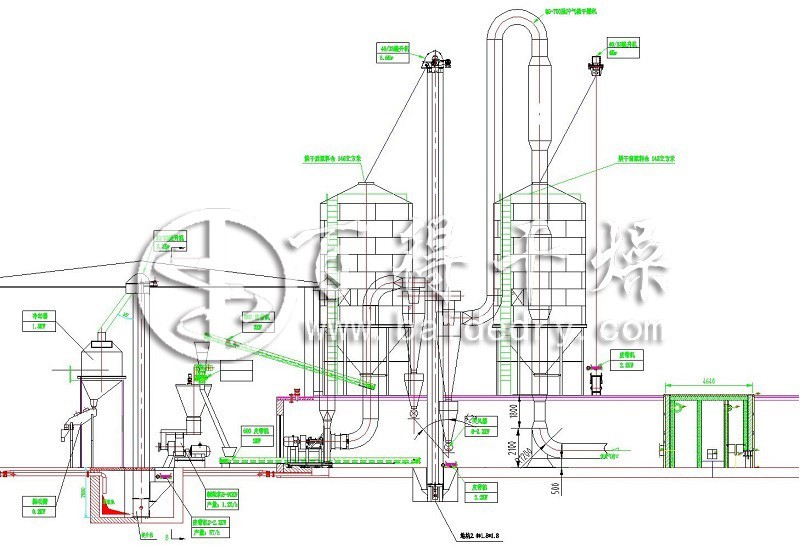

2、工艺流程图：

四、主要设备设计

  1、供热系统：烟道气(用户自备)

  2、供料系统：

       (1)型号：  φ600单螺旋加料器，1台

       (2)功率：  4kw   电磁调速

       (3)材质：  A3

       (4)附件：  加料斗    1件    A3

　　　　          加料管    1件    A3

 　　　　        螺旋轴    1件    A3

　　　　         叶片      1套    4mm A3

                        轴承      1件

                        联轴器    1件

　　　　         传动电机  1件    BWT2-17  4kw

　　　　         操作平台  1件    A3

  3、一级干燥主机：

       (1)干燥直管：   φ600           5件    材质： 3mm   A3

       (2)脉冲管：     φ1000          2件    材质： 3mm   A3

       (3)180°弯管：  φ600×R1600    1件    材质： 3mm   A3

       (4)90°弯管：   φ600×R1600    3件    材质： 3mm   A3

       (5)方径圆：                     2件    材质： 3mm   A3

       (6)主机底座：                   1件    材质： 3mm   A3　　

       (7)热风进风弯管：φ600×R1600   1件    材质： 3mm   A3

       (8)加料文氏管：  φ500          1件    材质： 3mm   A3

       (9)主机高度：     24m

  4、一级旋风分离器：

       (1)型号： 2--  CLT/A-φ1100高效旋风分离器  1台

       (2)材质：   4mm  A3

       (3)下料：   关风器  TFGY16L，2.2kw，1台    大料仓   1件  A3

  5、二级旋风分离器：

       (1)型号：  2-- CLT/A-φ1000高效旋风分离器  1台

       (2)材质：   4mm  A3

       (3)下料：   关风器  TFGY16L，2.2kw，1台    大料仓  1件  A3

  6、引风机：

  7、控制系统：

       (1)电器元件：  1套  浙江正泰

       (2)控制柜：    1台，A3

       (3)加料器：    电磁调速

       (4)进出风温度：XMT仪表数显并自由设定干燥机进口温度

       (5)引风机：手动按钮控制

  8、其他：

          随机软件资料       1套

          设备平立面布置图   产品合格证书   电器原理图

          设备使用说明书     主要设备供货清单
