物料描述：

    乌洛托品为白色吸湿性结晶粉末或无色有光泽的菱形结晶体；乌洛托品的正规名称是：1,3,5,7-四氮杂三环[3.3.1.1]癸烷，别名：六亚甲基四胺、四氮六甲环、六胺、胺仿、六次甲基四胺。是一种重要的化工产品 ,可用作酚醛塑料的固化剂、氨基塑料的催化剂、橡胶硫化的促进剂(促进剂 H);在其它工业上 ,可作为纺织品生产的防缩剂、食品加工的防腐剂、医药上的利尿剂;硝化处理后是一种重要的烈性*;农业上又可作为杀虫剂,还可作为防毒面具的光气吸收剂等。

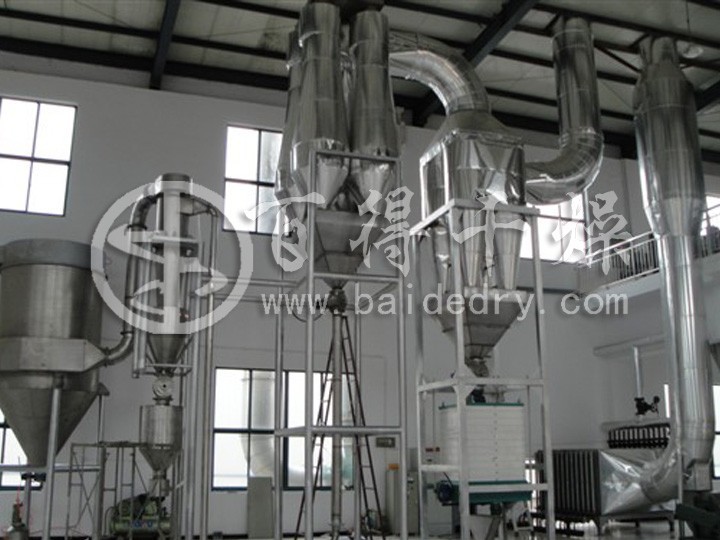

工作原理：

    脉冲气流干燥器的特征是气流干燥管直径交替缩小和扩大。采用脉冲气流干燥管可以充分发挥加速段具有较高的传热传质作用，以强化干燥过程。加入的物料颗粒首先进入管径小的干燥管内，颗粒得到加速，当其加速运动终了时，干燥管径突然扩大，颗粒依靠惯性进入管径大的干燥管。颗粒在运动过程中由于受到阻力而不断减速，直到减速终了。干燥管又突然缩小，这样颗粒又被加速，如此重复交替地使管径缩小和扩大，那么颗粒的运动速度也交替地加速和减速，空气和颗粒间的相对速度和传热面积均较大，从而强化了传热传质速率，同时在扩大管内气流速度下降也相应增加了干燥时间。

    外界空气经由蒸汽换热器加热到110℃左右进入干燥管，湿物料由螺旋加料器送入气流干燥加速管内，物料在加速管内被高速热气流分散，并悬浮在热空气中，气固作并流运动，热空气将热量传递给物料，物料吸收热量后迅速进行热质交换，蒸发出来的水分进入空气中，因而在脉冲气流干燥管中不断进行着气固间的传热传质过程，直到干燥管的上部时，物料水分已接近临界湿含量(即物料恒速干燥过程结束)之后物料干燥进入减速干燥，当混合物进入旋风分离器，湿空气与物料分离，干物料由旋风下部回收，尾气由引风机排入大气中。

    湿料经输送机与加热后的自然空气同时进入干燥器，二者充分混合，由于热质交换面积大，从而在很短的时间内达到蒸发干燥的目的。干燥后的成品从旋风分离器排出，一小部分飞粉由旋风除尘器或布袋除尘器得到回收利用。Q型气流干燥器是负压操作，物料不经过风机；QG型气流干燥是正压操作，物料经过风机带有粉碎作用； JG型气流干燥是强化型气流干燥器，其集闪蒸干燥与气流干燥为一体，是我厂根据用户要求设计的新型干燥设备。气流干燥机具有生产量大、品质好、自动化程度高等优点。

工艺条件

  1、物料名称：    乌洛托品

  2、初水份：      2～3%  (湿基，按3%计算)

  3、终水份：      0.3% (湿基)

  4、湿处理量：    500 kg/h

  5、干品粒度：    30 目

  6、干品堆积比重：~0.8 g/cm3

  7、干物料比热：  0.4 Kcal/kg.℃

  8、进风温度：    90～120℃(按110℃计算)

  9、出风温度：    85℃

  10、加热方式：   蒸汽加热  0.3 Mpa

  11、回收方式：   两级旋风分离器

  12、水份性质：   表面水

  13、设备材质：   全部304不锈钢制作

  14、安装：       室内

  15、电源：       380V   50HZ

  16、环境：       20℃   760mmHg   φ=80%(环境空气湿含量：0.012Kg/kg)

工艺计算

  1、湿处理量：    G湿=500 kg/h

  2、水份蒸发量：  W水=14 kg/h

  3、干品产量：    G干=486 kg/h

  4、干空气耗量：  L干=24197 kg/h

  5、尾气湿含量：  H2=0.0126 kg/kg

  6、尾气湿比容：  v2=1.04 m3/kg

  7、尾气排风量：  V排=4063 m3/h

  8、系统热耗量：  Q热=87 908 kcal/h

  9、平均风量：    V=4180 m3/h

主要设备设计：

1、供热系统：

（1）名称：      蒸汽散热器

（2）数量：      150 m2

（3）材质：      304管轧制304带

2、供料系统：

（1）型号：   φ159 螺旋加料器1台

（2）功率：   2.2 kw   变频调速

（3）材质：   全部304不锈钢制作

 附件： 加料斗     1件   304

        加料管     2件   304

        螺旋轴     2件   304

        叶片       2套   δ3 mm   304

        轴承       2件

        联轴器     1件

        传动电机   1件   2.2 KW   防爆

        操作平台   1件   304

3、一级干燥主机：

（1）干燥直管：   φ280mm      5件 材质：δ2mm   304

（2）脉冲管：     φ450mm      2件 材质：δ2mm   304

（3）180度弯管： φ280×R600   1件 材质：δ2mm   304

（4）90度弯管：  φ280×R600   5件 材质：δ2mm   304

（5）方径圆：      4件  δ2mm   304

（6）主机底座：    1件  δ2mm   304

（7）热风进风弯管：1件  φ280×R600      δ2mm    304

（8）加料文氏管：  1件  φ200mm         δ2mm    304

（9）主机高度：   +16.0米

4、一级旋风：

（1）型号：     CLT/Aφ800旋风分离器  1台

（2）材质：     δ3mm  304

（3）下料：     关风器  TFGY5L  1.1 KW 防爆 1件

                大料仓  1件  304

5、二级旋风：

（1）型号：     CLKφ600旋风分离器  1台

（2）材质：     δ3mm  304

（3）下料：     关风器  TFGY2.8L  0.75 KW 防爆  1件

                大料仓  1件  304

6、引风机：

（1）型号：     9-26-4.5D  11kw   1台  (电机防爆)

（2）风量：     m3/h

（3）风压：     Pa

（4）材质：     304（调风阀  1件）

（5）烟囱：     1件  304

  7、控制：

（1）电器元件： 1套        防爆

（2）控制柜：   1台   A3

（3）加料器：   变频调速    防爆

（4）进出风温度：XMT仪表数显

（5）引风机：   手动按钮控制

8、其它

随机软件资料  1套

设备平立面布置图     产品合格证书    电器原理图

设备使用说明书       主要设备供货清单
