高纯度无水硫化钠是高性能特种工程塑料聚苯硫醚( PPS) 的优质合成原料。在聚苯硫醚合成反应中，硫化钠中的水和杂质均会引起副反应，导致聚苯硫醚性能下降。无论从市场需求角度还是从经济效益角度出发，高纯无水硫化钠的制备都具有很大的意义。

        由于结晶硫化钠属于热敏性物质，在干燥过程中易氧化、黏结。因此需要采取真空干燥，尽可能减少硫化钠与空气接触。真空烘箱制备无水硫化钠时处理量小，干燥时间较长。真空接触式干燥器干燥硫化钠时处理量大，但是由于传热面积小，干燥时间也较长。而内热式耙式干燥机内部加热可以增大传热面积，改善传热方式，使热量在干燥机内部均匀稳定传递。

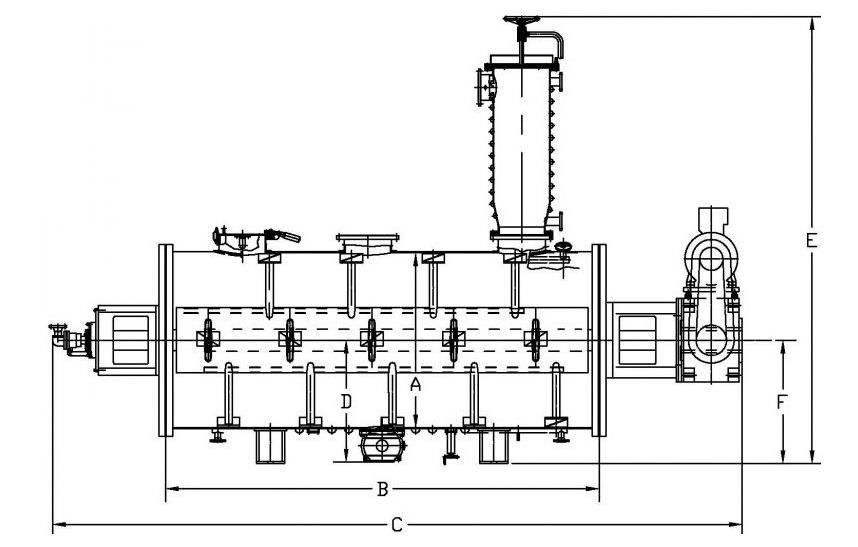

        高纯度无水硫化钠真空耙式干燥机的特点：

（1）该设备能提高干燥效率，缩短干燥时间，处理量也大。

（2）好的干燥原料的选择是生产高质量无水硫化钠的关键，原料选择Na2S 质量分数为45%的硫化钠晶体，并且要求其中的Na2S2O3 和Na2SO3 的总含量应尽可能低，一般要求低于0.5%。

（3）使用真空耙式干燥机干燥Na2S质量分数为45%的硫化钠晶体，可以制得高质量的无水硫化钠。只要控制住生产过程中的各个工艺参数符合要求，既可避免干燥过程中的熔融结块问题，又可避免硫化钠的氧化问题。 最关键的是，真空耙式干燥机能大幅提高无水硫化钠的产量。

（4）生产过程中，真空耙式干燥器内的真空度需要控制在-0.095 MPa 以上。加热过程中的加热步骤为：75 ℃预热0.5 h，85 ℃恒温3 h，95 ℃恒温4h，115 ℃恒温4 h。出料时，需要将物料的温度降至40 ℃以下，能避免硫化钠的过度氧化。
